云平台 | 零代码绘制桑基图爱基百客云平台关系网络可视化之桑基图 1. 云平台小工具使用

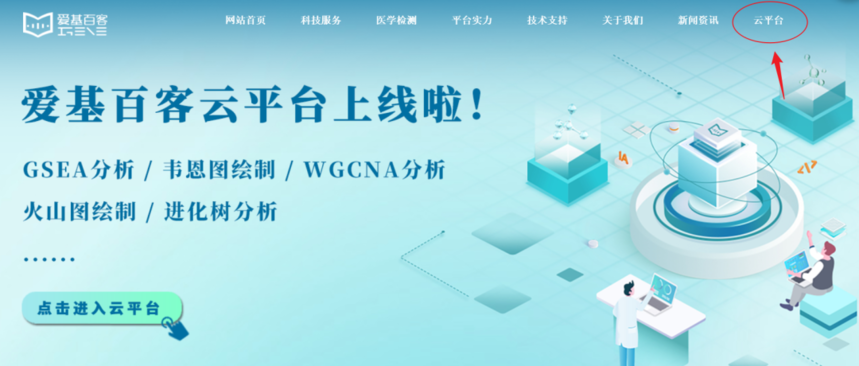

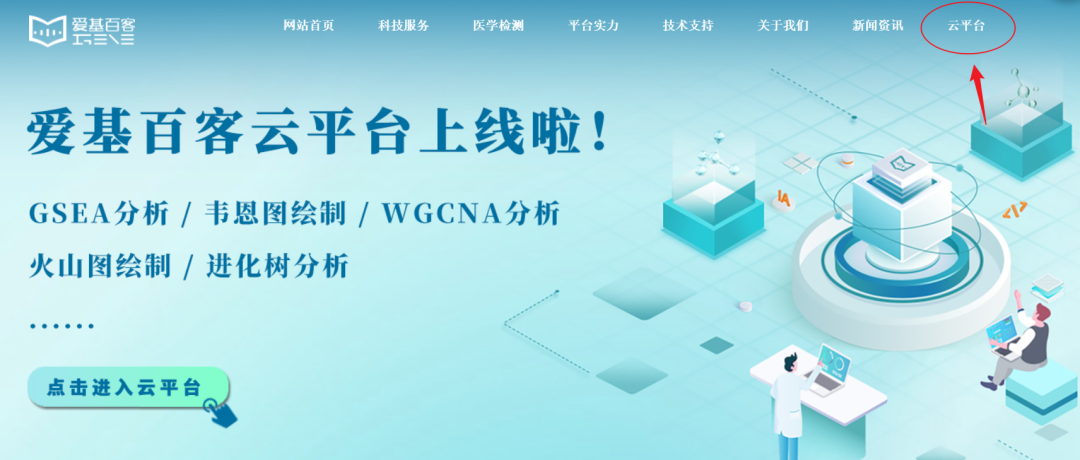

1.4.1 图片格式 1.4.2 交互网页格式 首先，打开爱基百客官网：http://www.igenebook.com；点击菜单栏最右侧“云平台”按钮。

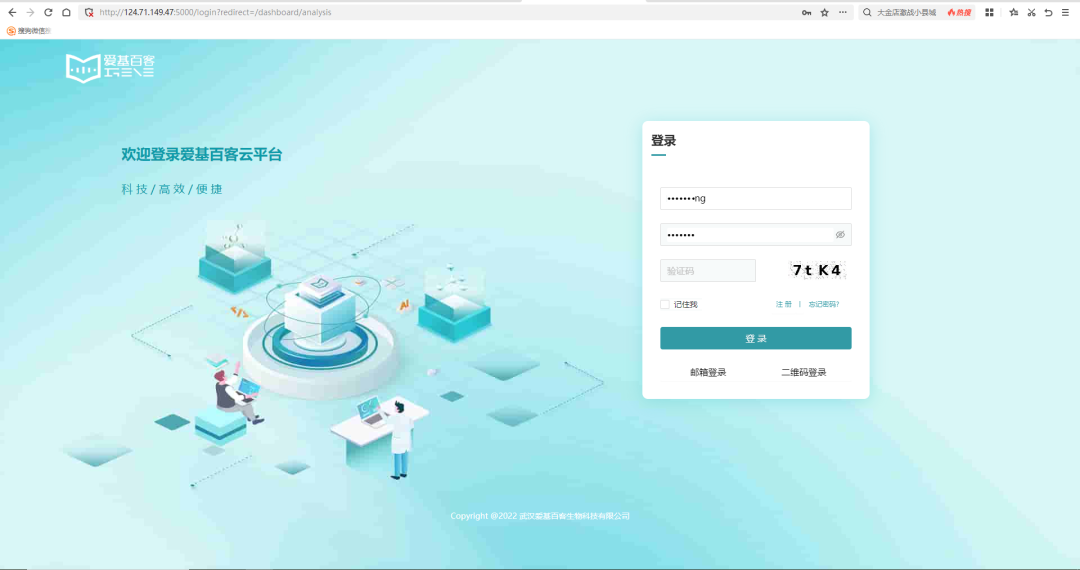

弹出云平台界面（下图），输入账号、密码和验证码方可登录；进入云平台，可以轻松实现多种组学数据的分析和可视化，实现真正的“零代码、无门槛、操作简单”！

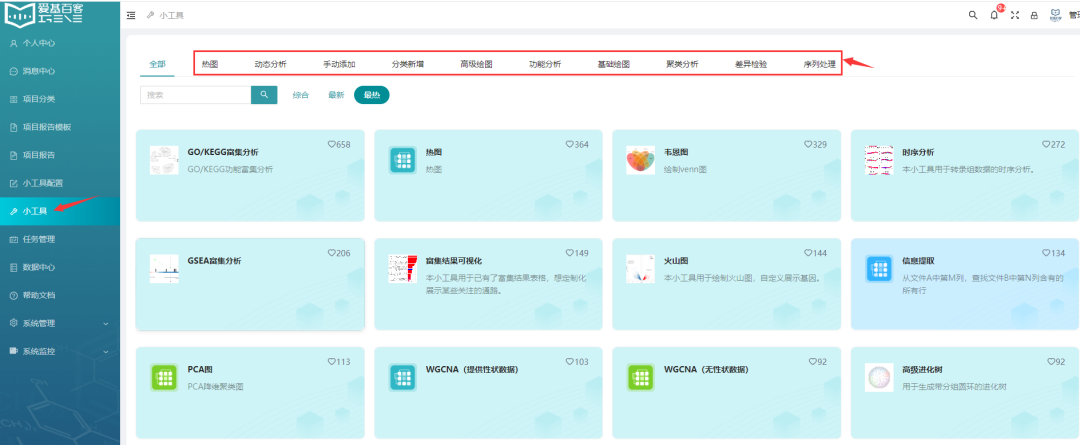

登陆后，如下图，我们进入到小工具专栏。当前云平台已上线了33款小工具供大家使用，包括基础绘图、高级绘图、差异检验、聚类分析和序列处理等子模块，本着用户至上的理念，平台小工具将会持续更新维护，积极接受用户的反馈和意见。
关系网络图（也称为节点链接图）常用于显示事物之间通过链接形成的网络关系。其主要组成元素包括节点和边。可通过节点的颜色大小和形状反映某一事物的属性，而边的粗细和颜色则反应网络中的互作关系强度、类型等。桑基图可算得上关系网络图的一个变种。 桑基图也是通过节点和连线（流）反映事物的动态变化趋势和特征。桑基图（Sankey diagram）具有以下几个特点：

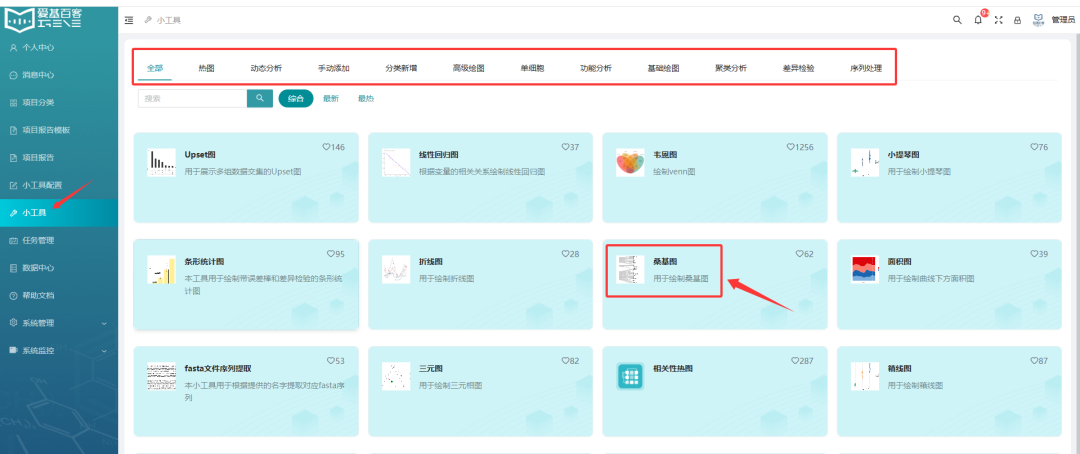

在生物学富集分析中，桑基图能反映基因列表与富集到的功能术语（如GO、KEGG通路） 之间的多对多关系及其定量属性。 下面我们进行桑基图可视化实操练习。 首先点击小工具桑基图

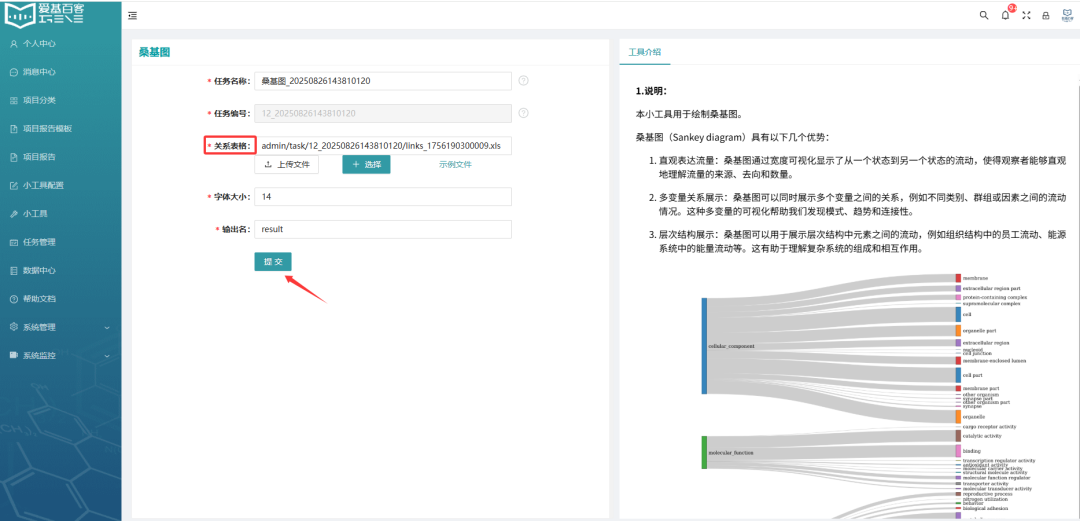

右侧的工具介绍对桑基图小工具的主要用途，使用方法以及结果解读做了详细的说明。 左侧是必要的输入文件和参数选项。任务名称和任务编号系统会自动生成。后面可用于记录查看具体的任务。 小工具提供了示例文件给用户做测试分析。同时，该页面还提供了一些常用参数调节选项。您也可进行自定义，后面将详细介绍。输出名自定义，默认Result。

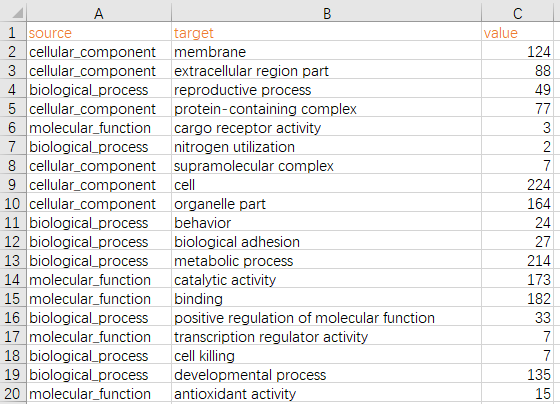

输入文件：支持txt(制表符分隔)文本文件，以及Excel专用的xlsx格式，同样支持旧版Excel的xls(Excel 97-2003 )格式。 输入文件为包含source、target 以及互作统计值的表格。如下表所示：

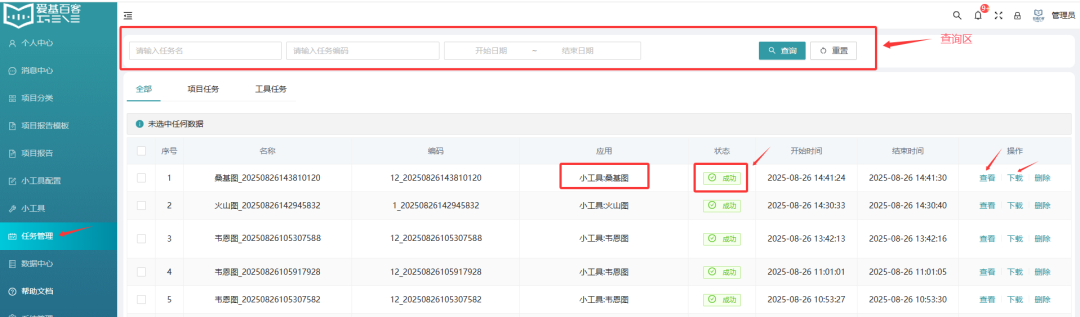

如果文件已经上传过，您可以直接点击选择按钮找到需要的文件勾选确定，无须再次上传。输出名默认是result。 填写好上述所有的参数后，一键提交即可。 您可在任务管理栏中查看任务的运行情况和结果。默认情况下新任务将会在最上方展示。也可通过任务名、任务编码、日期点击查询，找到需要的任务。 如下图：当状态成功时，表示任务成功结束。

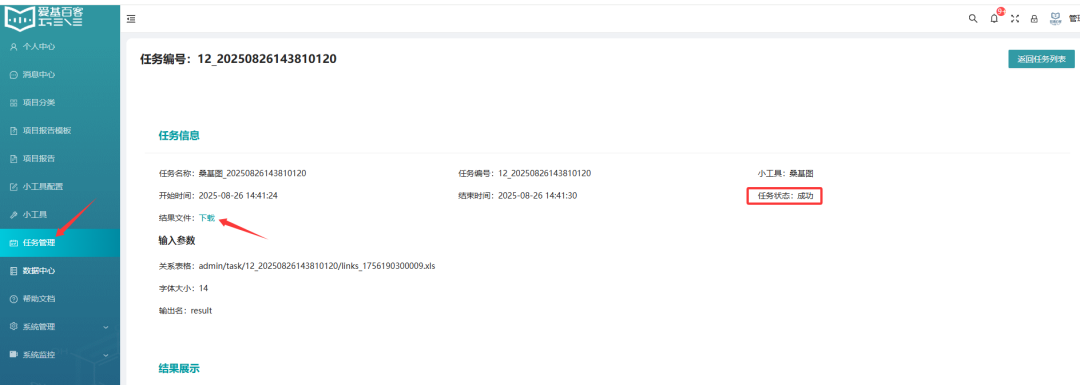

点击下载按钮可直接打包下载全部结果。点击查看按钮可在线查看结果。

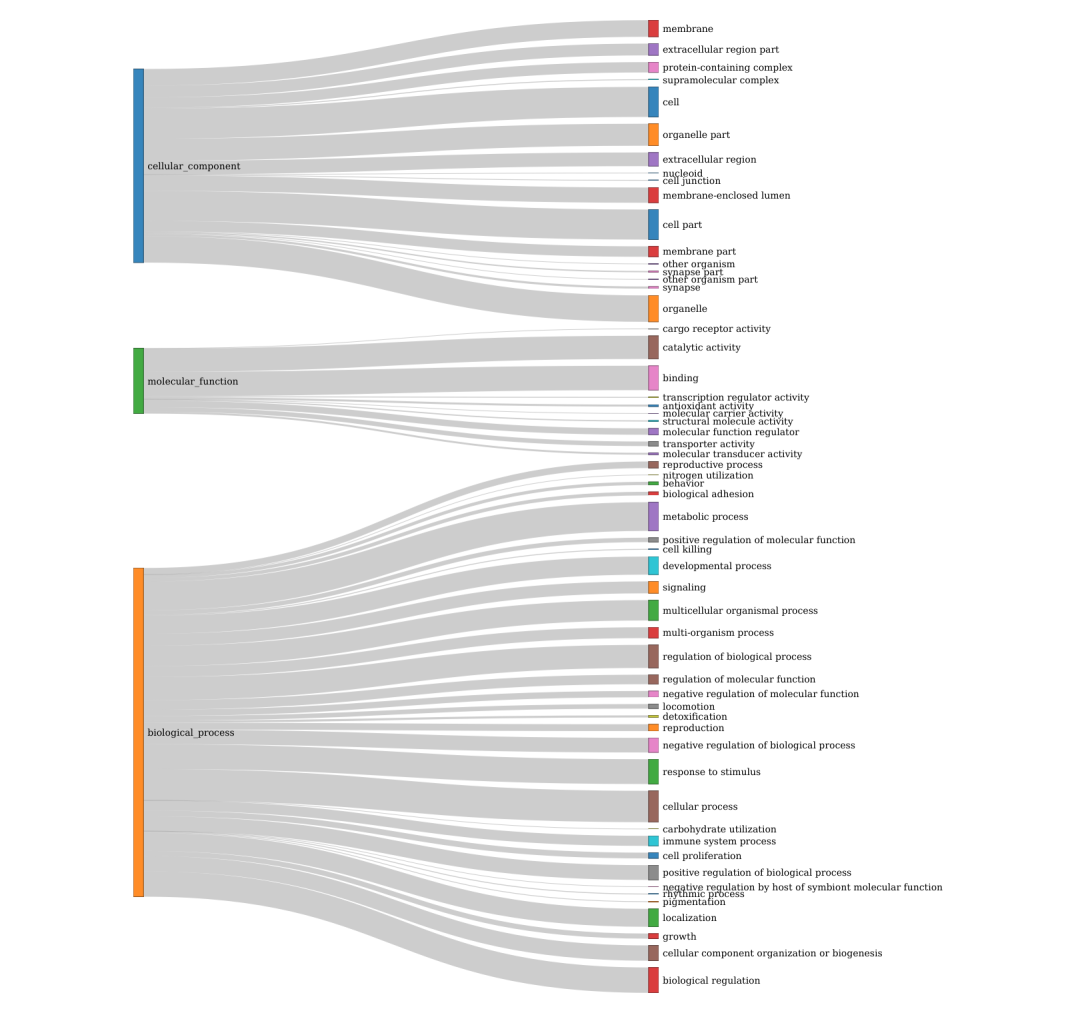

您可在在线查看结果后选择是否下载保存。另外如果结果较多时，结果展示区还可通过点击左侧或右侧的箭头进行图片切换。您可挑选自己感兴趣的结果图片进行下载保存。 输出结果包含交互式可调整动态html文件和pdf格式以及png格式的桑基图。 1.4.1 图片格式

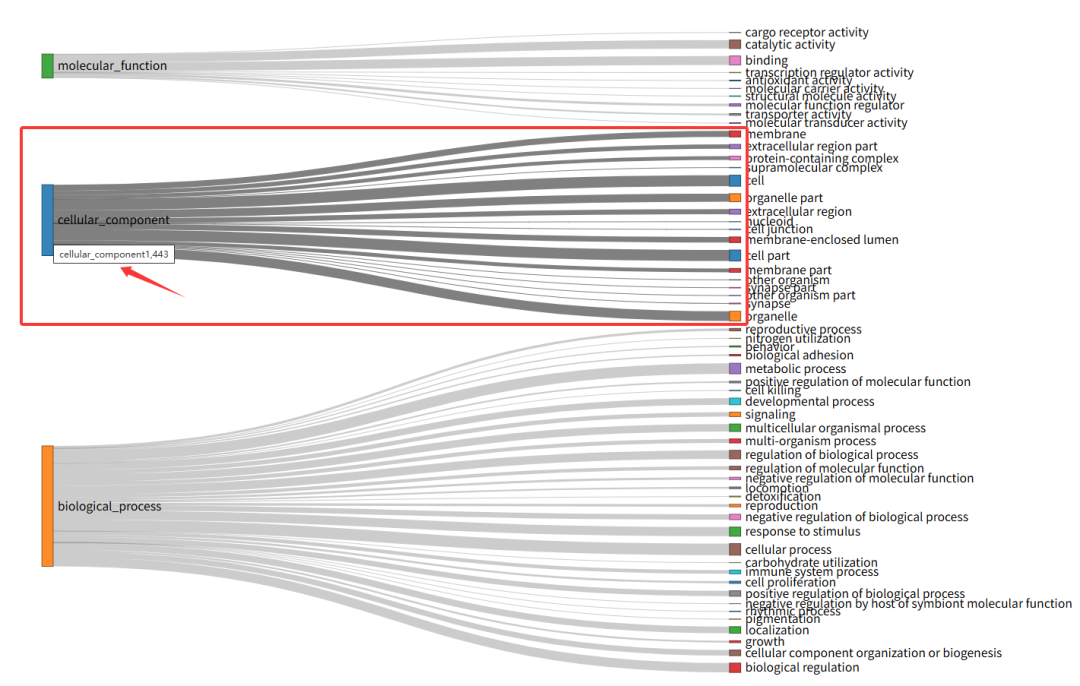

1.4.2 交互式网页格式可随鼠标选定，展示具体数据等操作。
